انواع رساناهای مسی در شبکه

مقدمه

شبکه، به معنای اتصال دستگاه‌های مختلف به یکدیگر است. این اتصالات از طریق انواع رسانه‌های فیزیکی یا بی‌سیم انجام می‌شود. رسانه‌های فیزیکی شامل کابل‌های مسی و فیبر نوری هستند، در حالی که رسانه‌های بی‌سیم از هوا به عنوان محیط انتقال استفاده می‌کنند. در این مقاله، به بررسی انواع رساناهای مسی در شبکه پرداخته می‌شود.

دو نوع رسانای مسی در شبکه وجود دارد: کابل کواکسیال و کابل زوج به‌هم تابیده

کابل کواکسیال (Coaxial Cable)

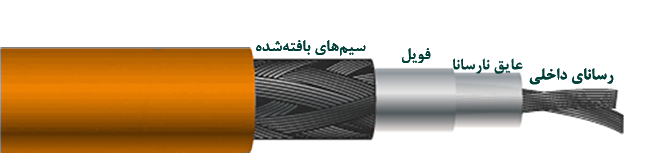

کابل کواکسیال (که به اختصار کواکس یا Coax نامیده می‌شود) از دو رسانا تشکیل شده است. که در شکل زیر می‌توانید مشاهده کنید، رسانای داخلی این کابل عایق‌بندی شده است و توسط یک رسانای خارجی که معمولاً از فویل فلزی یا سیم‌های بافته‌شده ساخته شده است، احاطه شده است.

ویژگی‌های کابل کواکسیال

• مقاومت در برابر تداخل الکترومغناطیسی (EMI): کابل کواکسیال شامل یک رسانای داخلی است که توسط یک لایه عایق احاطه شده و سپس توسط یک رسانای خارجی (معمولاً فویل فلزی یا سیم‌های بافته‌شده) محافظت می‌شود. این لایه خارجی به عنوان یک شیلد عمل می‌کند و از رسانای داخلی در برابر تداخل‌های الکترومغناطیسی محافظت می‌کند.
  • اثرات EMI: تداخل الکترومغناطیسی (EMI) زمانی اتفاق می‌افتد که سیگنال‌های خارجی روی سیم اثر می‌گذارند یا سیم خود به عنوان یک آنتن عمل کرده و امواج الکترومغناطیسی تابش می‌کند. این تداخل می‌تواند باعث خرابی داده‌ها یا اختلال در انتقال اطلاعات شود. کابل کواکسیال به دلیل طراحی خاص خود، این مشکلات را به حداقل می‌رساند.
• ایمپدانس مشخص: هر کابل کواکسیال دارای یک ایمپدانس مشخص است که معمولاً به صورت 50، 75 یا 93 اهم بیان می‌شود. این ایمپدانس نشان‌دهنده مقاومت ذاتی کابل در برابر جریان‌های الکتریکی است.
  • اهمیت: برای اطمینان از عملکرد صحیح شبکه، ایمپدانس کابل باید با ایمپدانس دستگاه یا ترمینال متصل به آن (مانند تجهیزات شبکه یا آنتن‌ها) سازگار باشد. عدم تطبیق ایمپدانس می‌تواند منجر به بازتاب سیگنال (Signal Reflection) و در نتیجه کاهش کیفیت انتقال داده شود.

کاربردهای کابل کواکسیال

• شبکه‌های محلی (LAN): در گذشته، کابل کواکسیال به طور گسترده در شبکه‌های محلی استفاده می‌شد. با این حال، امروزه جایگزین‌هایی مانند کابل‌های زوج‌به‌هم‌تابیده (Twisted-Pair) و فیبر نوری بیشتر مورد استفاده قرار می‌گیرند.
• تلویزیون کابلی (Cable TV): کابل کواکسیال همچنان به عنوان یکی از اصلی‌ترین رسانه‌ها برای توزیع سیگنال‌های تلویزیونی و اینترنت با پهنای باند بالا استفاده می‌شود.
• مخابرات و سیستم‌های آنتن: این کابل در سیستم‌های مخابراتی و اتصال آنتن‌ها به گیرنده‌ها نیز کاربرد دارد.

انواع کابل کواکسیال

کابل کواکسیال در انواع مختلفی تولید می‌شود که هر کدام برای کاربردهای خاصی طراحی شده‌اند:

• RG-6: این نوع کابل برای تلویزیون کابلی و اینترنت با پهنای باند بالا استفاده می‌شود، ایمپدانس این کابل ها 75 اهم است.
• RG-59: این کابل برای کاربردهای با فرکانس پایین‌تر مانند سیستم‌های نظارتی (CCTV) مناسب است، ایمپدانس این کابل ها 75 اهم است.
• RG-58: مانند RG-59 است با این تفاوت که ایمپدانس آن 50 اهم است.
• RG-11: این کابل ضخیم‌تر و برای انتقال داده در فواصل طولانی‌تر استفاده می‌شود، ایمپدانس این کابل ها 75 اهم است.

کابل کواکسیال به دلیل ویژگی‌هایی مانند مقاومت در برابر تداخل الکترومغناطیسی، دوام فیزیکی و کاربردهای متنوع، همچنان در بسیاری از زمینه‌ها مورد استفاده قرار می‌گیرد. با این حال، با پیشرفت فناوری‌های شبکه‌ای، جایگزین‌هایی مانند کابل‌های زوج‌به‌هم‌تابیده و فیبر نوری به دلیل سرعت بالاتر و انعطاف‌پذیری بیشتر، جایگاه کابل کواکسیال را در برخی کاربردها به چالش کشیده‌اند. با این وجود، کابل کواکسیال همچنان یکی از گزینه‌های قابل اعتماد برای بسیاری از سیستم‌های ارتباطی است.

کابل زوج‌ به‌ هم‌ تابیده (Twisted-Pair Cable)

کابل زوج‌به‌هم‌تابیده (Twisted-Pair Cable) به عنوان پرکاربردترین نوع رسانه در شبکه‌های محلی (LAN) شناخته می‌شود. این کابل از رشته‌های مسی عایق‌بندی‌شده تشکیل شده است که به صورت زوج‌هایی به هم تابیده شده‌اند. این ساختار منحصر به فرد، کابل زوج‌به‌هم‌تابیده را به گزینه‌ای ایده‌آل برای انتقال داده‌ها با سرعت بالا و مقاومت در برابر تداخل الکترومغناطیسی (EMI) تبدیل کرده است. در ادامه، به بررسی انواع، ویژگی‌ها و استانداردهای مرتبط با این کابل خواهیم پرداخت. برای دانستن انواع دسته‌بندی یا Category در کابل های زوج به هم تابیده این جا کلیک کنید.

انواع کابل زوج‌ به‌ هم‌ تابیده

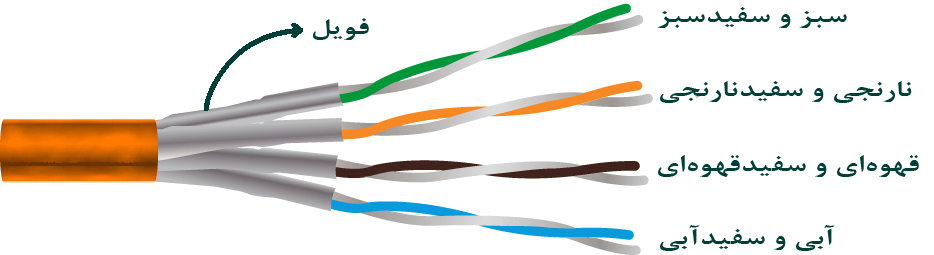

1. کابل زوج‌ به‌ هم‌ تابیده محافظت‌شده (STP)

• ساختار: در این نوع کابل، زوج‌های مسی علاوه بر تابیده شدن، توسط یک لایه محافظ فلزی (مانند فویل یا بافته‌های فلزی) احاطه شده‌اند. این لایه محافظ به عنوان یک شیلد عمل می‌کند و از سیم‌ها در برابر تداخل الکترومغناطیسی (EMI) محافظت می‌کند.

• مزایا:
  • مقاومت بالا در برابر EMI.
  • مناسب برای محیط‌هایی با سطح تداخل بالا، مانند نزدیکی به دستگاه‌های الکترونیکی قدرتمند.
• معایب:
  • هزینه بیشتر به دلیل وجود لایه محافظ فلزی.
  • وزن بیشتر و انعطاف‌پذیری کمتر نسبت به کابل‌های غیرمحافظت‌شده.

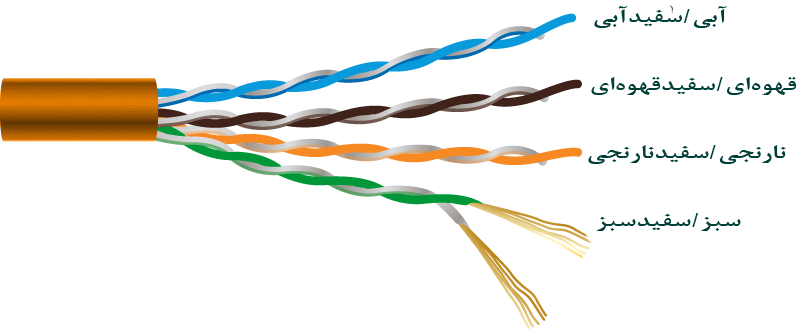

2. کابل زوج‌ به‌ هم‌ تابیده غیر محافظت‌ شده (UTP)

• ساختار: در این نوع کابل، زوج‌های مسی فقط به هم تابیده شده‌اند و فاقد لایه محافظ فلزی هستند. برای خرید کابل UTP کلیک کنید.

• مزایا:
  • قیمت پایین‌تر و سهولت نصب.
  • انعطاف‌پذیری بیشتر که آن را برای استفاده در محیط‌های داخلی ایده‌آل می‌کند.
• معایب:
  • حساسیت بیشتر به تداخل الکترومغناطیسی.
  • مناسب برای محیط‌هایی با سطح تداخل پایین.

نحوه کاهش تداخل الکترومغناطیسی (EMI)

1. تابیدن زوج‌ها

• چگونگی عملکرد: زوج‌های مسی به صورت مارپیچ به هم تابیده شده‌اند. این تابیدگی باعث می‌شود که اثرات تداخل الکترومغناطیسی روی هر دو سیم به طور مساوی تقسیم شود و در نتیجه، تداخل‌ها خنثی شوند.
• فاصله تابیدگی: اگر فاصله بین تابیدگی‌ها کمتر از یک‌چهارم طول موج یک شکل‌موج الکترومغناطیسی باشد، زوج‌های به‌هم‌تابیده نه تنها از تشعشع آن طول موج جلوگیری می‌کنند، بلکه از دریافت EMI نیز محافظت می‌کنند.
• نکته‌ای که باید به آن توجه کرد این است که با افزایش فرکانس، طول موج کاهش می‌یابد و نیاز به تابیدگی بیشتر، برای کاهش تداخل، بیشتر می‌شود.

2. استفاده از لایه محافظ (Shielding)

• کابل STP: در این نوع کابل، یک لایه فلزی به دور زوج‌های به‌هم‌تابیده قرار می‌گیرد که شبیه به لایه محافظ در کابل کواکسیال است. این لایه از ورود یا خروج تداخل‌های الکترومغناطیسی جلوگیری می‌کند.

ستانداردهای TIA/EIA

برای تعیین پین‌آوت‌ها و رنگ‌بندی استاندارد کابل‌های زوج‌به‌هم‌تابیده، استاندارد TIA/EIA-568 توسعه داده شده است. این استاندارد در دو نسخه منتشر شده است:

1. TIA/EIA-568A:
   • نسخه اولیه که در سال 1991 منتشر شد.
   • پین‌آوت و رنگ‌بندی مشخصی دارد که در برخی کشورها همچنان مورد استفاده قرار می‌گیرد.
2. TIA/EIA-568B:
   • نسخه به‌روزرسانی‌شده که در سال 2001 منتشر شد.
   • پین‌آوت این استاندارد مشابه TIA/EIA-568A است، اما رنگ‌بندی سیم‌ها متفاوت است.
   • این استاندارد در قدیم بیشتر در ایالات متحده مورد استفاده قرار می‌گرفت.

کابل پلموم (Plenum) در مقابل کابل غیرپلموم (Nonplenum)

1. کابل پلموم

• کاربرد: این نوع کابل برای نصب در فضاهایی مانند سقف‌های کاذب یا کانال‌های هوایی استفاده می‌شود.
• ویژگی‌ها:
  • لایه بیرونی کابل از مواد ضد حریق (مانند پلیمر اتیلن فلوئوره (FEP) یا PVC کم‌دود) ساخته شده است.
  • در صورت آتش‌سوزی، این مواد سمیت کمتری دارند و از پخش گازهای خطرناک در سیستم‌های تهویه مطبوع (HVAC) جلوگیری می‌کنند.

2. کابل غیرپلموم

• کاربرد: این نوع کابل برای نصب در محیط‌های عادی مانند داخل دیوارها یا کانال‌های بسته استفاده می‌شود.
• ویژگی‌ها:
  • لایه بیرونی آن از PVC معمولی ساخته شده است.
  • در صورت آتش‌سوزی، ممکن است گازهای سمی آزاد کند که برای سلامتی خطرناک هستند.

کابل زوج‌به‌هم‌تابیده به دلیل ساختار ساده، قیمت مناسب و عملکرد قابل قبول، به عنوان انتخاب اصلی برای شبکه‌های LAN شناخته می‌شود. کابل UTP به دلیل قیمت پایین‌تر و سهولت نصب، در بیشتر محیط‌ها مورد استفاده قرار می‌گیرد، در حالی که کابل STP برای محیط‌های با سطح تداخل بالا مناسب‌تر است. همچنین، استانداردهای TIA/EIA و ملاحظات ایمنی مانند استفاده از کابل‌های پلموم، نقش مهمی در اطمینان از عملکرد صحیح و ایمنی شبکه‌ها ایفا می‌کنند.

با توجه به نیازها و شرایط محیطی، انتخاب نوع مناسب کابل زوج‌به‌هم‌تابیده می‌تواند به بهبود عملکرد و کاهش هزینه‌های شبکه کمک کند.

نتیجه‌گیری

کابل‌های مسی و فیبر نوری به عنوان رسانه‌های فیزیکی در شبکه‌ها نقش مهمی ایفا می‌کنند. کابل کواکسیال به دلیل مقاومت بالا در برابر تداخل الکترومغناطیسی، در برخی کاربردها همچنان مورد استفاده قرار می‌گیرد. اما کابل زوج‌به‌هم‌تابیده به دلیل قیمت مناسب و عملکرد قابل قبول، به عنوان انتخاب اصلی برای شبکه‌های LAN شناخته می‌شود. استانداردهای TIA/EIA نیز به عنوان چارچوبی برای اطمینان از سازگاری و کیفیت اتصالات در شبکه‌ها عمل می‌کنند.

با توجه به پیشرفت فناوری‌های شبکه‌ای، انتخاب رسانه مناسب برای هر شبکه باید بر اساس نیازها، بودجه و شرایط محیطی انجام شود.
