در دنیای شبکههای ارتباطی، عملکرد صحیح و پایداری شبکه بهطور مستقیم وابسته به انتخاب صحیح و استفاده از تجهیزات مناسب است. یکی از مهمترین تجهیزات در شبکههای ارتباطی، کانکتورها هستند که نقش مهمی در برقراری ارتباط میان دستگاهها و ارسال دادهها دارند. این کانکتورها بر اساس نوع کابل و فناوری ارتباطی که مورد استفاده قرار میدهند، متفاوتاند. در این مقاله به بررسی انواع مختلف کانکتورها در رساناهای شبکه پرداختهایم و نحوه کاربرد هر کدام را توضیح دادهایم. برای دانستن انواع رساناهای مسی در شبکه اینجا کلیک کنید.
۱. کانکتورهای کابلهای کواکسیال

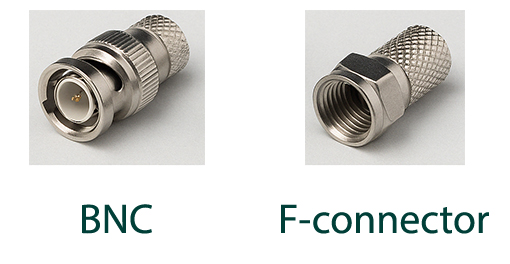

الف) کانکتور BNC
کانکتور BNC (Bayonet Neill-Concelman) یکی از شناختهشدهترین کانکتورهای کواکسیال است. این کانکتور به دلیل طراحی بایونتی (دارای قفل چرخشی)، برای کاربردهای مختلف از جمله در شبکههای 10BASE2 اترنت استفاده میشود. در این نوع شبکهها، کابلهای کواکسیال از این کانکتورها برای اتصال دستگاهها به یکدیگر استفاده میکنند. یکی از ویژگیهای بارز این کانکتور، قابلیت اتصال دو کابل کواکسیال بهصورت پشت سر هم است. این اتصال به کمک کوپلرهای BNC انجام میشود که بهطور مستقیم دو کابل را به یکدیگر متصل میکنند.
ب) کانکتور F
کانکتور F بیشتر در اتصال کابلهای کواکسیال به تجهیزات تلویزیونی و مودمهای کابلی مورد استفاده قرار میگیرد. این کانکتور در شبکههای تلویزیونی، اینترنت خانگی و کابلهای تلویزیونی کابلی کاربرد زیادی دارد. نوع اتصال آن نیز بهطور معمول بهصورت پیچشی است و بیشتر در شبکههای خانگی و تجاری کاربرد دارد. کانکتور F به دلیل طراحی ساده و امکان اتصال سریع و آسان، یکی از محبوبترین کانکتورها در این دسته به شمار میرود.
۲. کانکتورهای کابلهای شبکه Twisted-Pair
کابلهای شبکه TP یکی از پرکاربردترین نوع کابلها در شبکههای اترنت به شمار میروند. این کابلها به دلیل داشتن هشت رشته سیم، از انعطافپذیری بالایی برخوردارند و قابلیت ارسال دادهها با سرعتهای بالا را دارند. کانکتورهایی که برای این کابلها استفاده میشوند، شامل موارد زیر هستند:

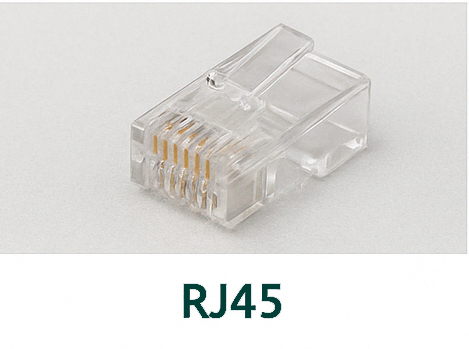

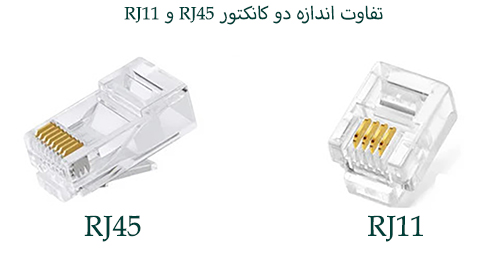

الف) کانکتور RJ45

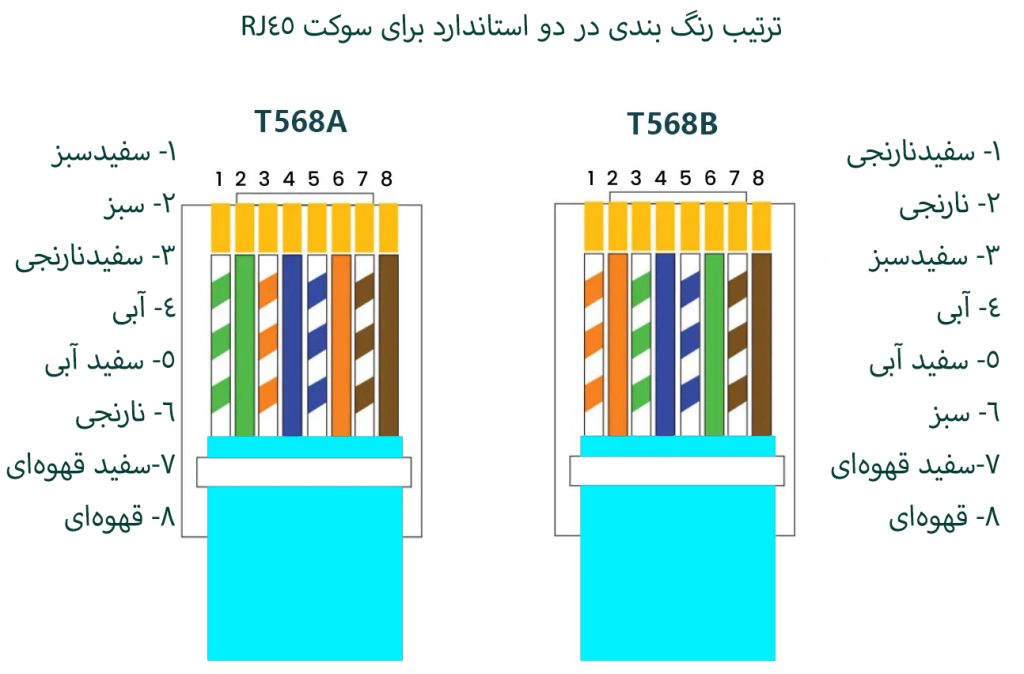

کانکتور RJ45 بهطور گستردهای در شبکههای اترنت و دستگاههای مختلف از جمله روترها، سوئیچها و کامپیوترها استفاده میشود. این کانکتور معمولاً دارای ۸ پین است که از آنها برای انتقال دادهها استفاده میشود. با اینکه RJ45 دارای ۸ پین است، اما در اکثر پیادهسازیها تنها ۴ پین آن برای انتقال دادهها مورد استفاده قرار میگیرند. این کانکتور به دلیل سرعت بالای انتقال داده و توانایی پشتیبانی از شبکههای گیگابیتی، از محبوبیت زیادی در شبکههای محلی برخوردار است.
ب) کانکتور RJ11
کانکتور RJ11 در شبکههای تلفنی خانگی استفاده میشود و دارای ۶ پین است. اما در بیشتر موارد تنها از ۲ یا ۴ پین آن استفاده میشود. این کانکتور برای اتصال تلفنهای خانگی به شبکههای تلفن مورد استفاده قرار میگیرد. با وجود این که این کانکتور ظرفیت استفاده از ۶ پین را دارد، تنها از دو پین اصلی برای اتصال به خطوط تلفن استفاده میشود.

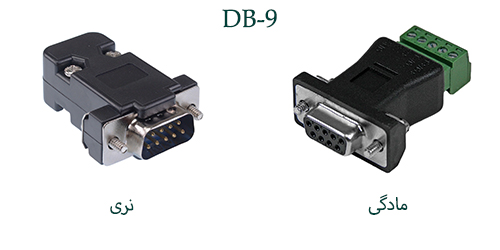

پ) کانکتور DB-9 (RS-232)
کانکتور DB-9 یک کانکتور ۹ پین است که در ارتباطات سریالی با سرعت پایین مورد استفاده قرار میگیرد. این کانکتور بیشتر در اتصال دستگاههایی مانند کامپیوترها به چاپگرها، روترها و سوئیچهای شبکه بهکار میرود. کانکتور DB-9 بهویژه در شبکههای قدیمی و دستگاههای سریالی که از پروتکلهای RS-232 استفاده میکنند، کاربرد دارد. تفاوت مهم آن با DB-25 این است که DB-25 برای پورتهای سریالی و موازی قدیمی کامپیوترها مورد استفاده قرار میگرفت.
۳. کانکتورهای کابلهای فیبرنوری
کابلهای فیبرنوری به دلیل توانایی در ارسال دادهها با سرعت بسیار بالا و بدون افت کیفیت، در شبکههای بزرگ و سیستمهای مخابراتی مورد استفاده قرار میگیرند. برای اتصال این کابلها به دستگاههای مختلف، از کانکتورهای خاصی استفاده میشود. مهمترین کانکتورهای فیبر نوری شامل موارد زیر هستند:

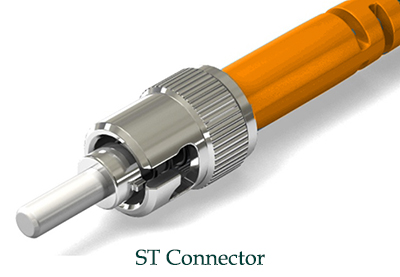

الف) کانکتور ST
کانکتور ST (Straight Tip) یکی از رایجترین کانکتورهای فیبر نوری است. این کانکتور به دلیل داشتن یک نوک بلند که بهصورت بایونتی قفل میشود، معمولاً برای اتصال کابلهای فیبر نوری چندموده (MMF) استفاده میشود. برای اتصال این کانکتور به دستگاه پایانی، ابتدا کانکتور را وارد میکنند و سپس با چرخاندن آن، قفل میشود. این طراحی باعث میشود که اتصال محکم و ایمنی برقرار گردد.

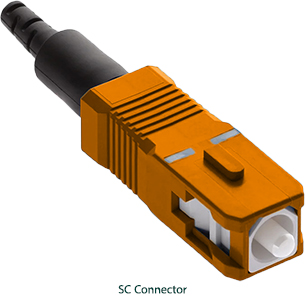

ب) کانکتور SC
کانکتور SC (Subscriber Connector) یکی از کانکتورهای پرکاربرد در شبکههای فیبر نوری است که برای اتصال کابلهای تکموده (SMF) و چندموده (MMF) به دستگاههای مختلف استفاده میشود. برای استفاده از این کانکتور، کافی است آن را بهصورت مستقیم وارد دستگاه پایانی کرد و برای جداسازی، آن را از محل اتصال بکشید. این کانکتور دارای انواع مختلفی از جمله APC، UPC و MTRJ است که هرکدام ویژگیهای خاص خود را دارند و در شبکههای مختلف استفاده میشوند.

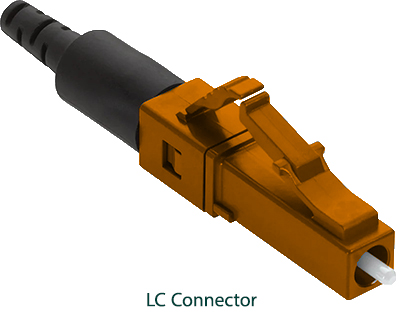

پ) کانکتور LC
کانکتور LC (Lucent Connector) یک کانکتور کوچک و جمعوجور است که در شبکههای فیبر نوری کاربرد دارد. این کانکتور معمولاً در تجهیزات شبکهای با پورتهای کوچکتر و در مواقعی که فضای کمی برای نصب وجود دارد، استفاده میشود. اتصال این کانکتور بهصورت فشاری است و برای جداسازی آن باید تبی که در کنار کانکتور قرار دارد، فشار داده شود.

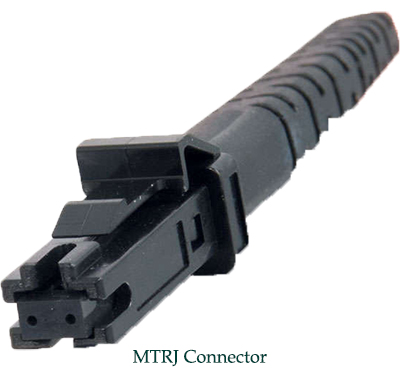

ت) کانکتور MTRJ

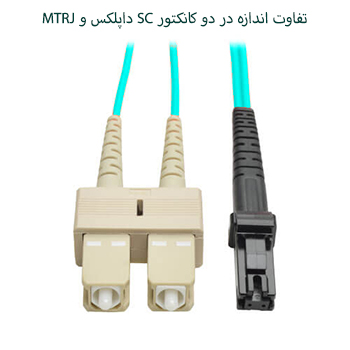

کانکتور MTRJ (Media Termination Recommended Jack) برای انتقال دادهها از دو رشته فیبر در یک کانکتور استفاده میکند. این کانکتور به دلیل ابعاد کوچک خود، برای استفاده در فضاهای محدود بسیار مناسب است. ویژگی خاص این کانکتور در آن است که توانایی انتقال همزمان دادهها در دو رشته فیبر را داراست(یکی برای ارسال و دیگری برای دریافت داده) و برای اتصال به دستگاههای مختلف با سرعت بالا مورد استفاده قرار میگیرد. در کانکتورهای قبلی برای استفاده از ویژگی انتقال همزمان در دو رشته فیبر باید از دو فیبر جدا ولی چسبیده بهم که به آن داپلکس میگوییند استفاده کرد.
نتیجهگیری
انتخاب صحیح کانکتور در شبکههای ارتباطی از اهمیت زیادی برخوردار است. کانکتورهای مختلف بسته به نوع کابل و نیاز شبکه، ویژگیهای خاص خود را دارند که موجب بهبود عملکرد و سرعت انتقال دادهها میشوند. با انتخاب درست کانکتورها و استفاده از آنها در موارد مناسب، میتوان کیفیت شبکه را به حداکثر رساند و از مشکلات ناشی از اتصالات ضعیف جلوگیری کرد. بهطور کلی، آگاهی از انواع مختلف کانکتورها و ویژگیهای آنها، بخش مهمی از راهاندازی و نگهداری یک شبکه کارآمد و سریع است.
