در بخش اول شبکه ها از نظر محدوده جغرافیایی با دو اصطلاح شناختهشدهی LAN و WAN آشنا شدیم. اینک قصد داریم لایههای دیگری از این دستهبندی جغرافیایی را بشکافیم؛ لایههای که شامل CAN، MAN، PAN و همچنین فناوریهای نوینی مثل SD‑WAN، MPLS و mGRE/DMVPN میشود. این مقاله با دغدغهی برآوردن نیاز شما به تجهیزات پسیو (از جمله انواع پچکورد موجود در سایت آمریا شبکه) نوشته شده است.(این مقاله ادامه مقاله “شبکهها از نظر محدوده جغرافیایی 1: LAN، WLAN، SAN و WAN” است.)
شبکهی Campus area network (CAN)
| ویژگی | توضیح |
|---|---|
| محدوده | مجموعهای از ساختمانها در یک محوطهی چند کیلومتر مربعی |
| کاربری شاخص | دانشگاهها، پارکهای فناوری، مجموعههای اداری یا صنعتی |
| بستر فیزیکی | معمولاً ترکیبی از فیبر نوری برای «بکبون» بین ساختمانها و پچکوردهای مسی یا فیبر برای اتصال تجهیزات داخل هر ساختمان |
نمونهی واقعی: در یک دانشگاه بزرگ، هر دانشکده یک LAN مجزا دارد. این LANها به کمک سوئیچهای توزیع و فیبر نوری به بکبون (یا ستون فقرات شبکه) در اتاق سرور مرکزی متصل شده و در نهایت یک CAN تشکیل میدهند. برای اتصال رکهای سروری به سوئیچهای توزیع در هر دانشکده، پچکوردهایی با طول دقیق، سرعت 1/10Gbps و روکش LSZH (کمدود و هالوژنپایین) پیشنهاد میشود.
شبکهی Metropolitan area network (MAN)
| ویژگی | توضیح |
|---|---|
| محدوده | یک شهر یا کلانشهر |
| بستر رایج | Metro Ethernet با ظرفیتهایی در حد 1–10 Gbps |
| مزیت | پهنایباند بالا و هزینهی راهاندازی کمتر از WAN سنتی |
مثال تجاری: شعبهی مرکزی یک شرکت در مرکز تهران و دو انبار در جادهی قدیم و منطقهی فرودگاه امام خمینی میتوانند با یک لینک Metro‑Ethernet در قالب MAN به یکدیگر متصل شوند. در سایت مرکزی، روترهای لبه با پچکوردهای +10G SFP به سوئیچهای کور متصل میشوند تا گلوگاه ایجاد نشود.
شبکهی Personal area network (PAN)
| ویژگی | توضیح |
|---|---|
| محدوده | چند متر تا حداکثر یک اتاق |
| نمونهی باسیم | USB‑C، Thunderbolt، HDMI‑CEC |
| نمونهی بیسیم | بلوتوث، NFC، ZigBee |
کاربرد روزمره: اتصال هندزفری بلوتوث به گوشی یا لینک USB‑C بین لپتاپ و هارد اکسترنال و یا اتصال دو کامپیوتر به هم، هر سه، نوعی PAN هستند. در این کلاس شبکه بیش از هر چیز به کیفیت انتقال سیگنال و نویزپذیری پایین نیاز دارید؛ فاکتورهایی که در انتخاب کابلهای کوتاه USB و یا حتی پچ کوردهای با اندازه های متنوع که در فروشگاه آمریا شبکه موجود هستند را باید در نظر بگیرید.
(SD‑WAN) Software-Defined Wide Area Network ؛ تکامل مدیریت WAN
SD‑WAN لایهی نرمافزاری هوشمندی است که چندین لینک (MPLS، اینترنت، 4G/5G) را با سیاستهای QoS، امنیت و مسیریابی پویا ترکیب میکند. نتیجه، افزایش در دسترسبودن و کاهش هزینهی پهنایباند است.
- سازندگان مطرح: Cisco (Viptela و Meraki)، Fortinet، VMware
- نقش تجهیزات پسیو: هرچند SD‑WAN مفهومی نرمافزاری است، اما برای اتصال فیزیکی تجهیزات لبه (Edge) به سوئیچهای اکسس همچنان به پچکورد Cat6A یا +Cat7 با تست فلوک نیاز دارید تا نرخ خطای صفر تضمین شود.
(MPLS) Multiprotocol Label Switching؛ ستون فقرات سرویسدهندگان

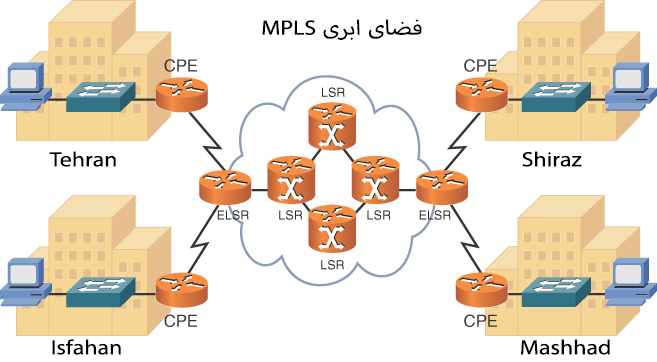

ساختار اجزای MPLS
| نام اختصاری | نام کامل | نقش در شبکه MPLS | توضیح ساده (با یک مثال) |
|---|---|---|---|
| CPE | Customer Premises Equipment | تجهیز مُشتری | هر دستگاهی که در محل سازمان شما قرار دارد و لینک شما را به سمت سرویسدهنده برقرار میکند. مثال: روتری که در رک شعبهی مرکزی نصب است و فیبر ورودیِ مخابرات به آن میرسد. |
| CE | Customer Edge Router | روتر لبهی مشتری | آخرین روتر در سمت شما قبل از ورود به ابر MPLS. مسیریابی (OSPF/BGP) را انجام میدهد ولی خودش «برچسبزنی» MPLS را بلد نیست. |
| PE یا ELSR | Provider Edge / Edge Label Switch Router | روتر لبهی سرویسدهنده | اولین روتر داخل شبکهی مخابراتی که با روتر CE شما دست میدهد. اینجا برچسب MPLS به فریمها «چسبانده» میشود (عملیات Push). |
| P یا LSR | Provider / Label Switch Router | روتر هسته (Core) | روترهای میانیِ ابر MPLS که فقط برچسب را میبینند، بر اساس آن فوروارد میکنند و معمولاً عمل Swap (تعویض برچسب) را انجام میدهند. |
| Ingress LSR | Ingress Label Switch Router | نقطهی ورود ترافیک | نخستین LSR که بسته را با برچسب MPLS تحویل میگیرد (ممکن است همان PE باشد). |
| Egress LSR | Egress Label Switch Router | نقطهی خروج ترافیک | آخرین LSR داخل ابر MPLS. برچسب را Pop میکند و بسته را به CE مقصد تحویل میدهد. |
| Penultimate LSR | روترِ ماقبلِ آخر | بهینهسازی کارایی | یک هاپ قبل از Egress قرار دارد و معمولاً عمل PHP (Penultimate Hop Popping) را انجام میدهد؛ یعنی برچسب را زودتر برمیدارد تا Egress کمتر بار پردازشی داشته باشد. |
| LSP | Label‑Switched Path | مسیر برچسبزده | تونل منطقیِ انتها‑به‑انتها میان Ingress و Egress. مثل «اتوبان اختصاصی» که همهی بستههای یک جریان از آن عبور میکنند. |
| LFIB / FIB | Label Forwarding Information Base | جدول فورواردینگ | جدول داخلی LSRها که میگوید «اگر برچسب 180 دیدی، بفرست به پورت 3 و با برچسب 212 عوضش کن». |
| LDP / RSVP‑TE | Label Distribution Protocol / Resource Reservation Protocol | پروتکل توزیع برچسب | راهکارهایی که روترهای MPLS به کمک آنها برچسبها را بین خود ردوبدل میکنند و مسیر LSP را میسازند. LDP ساده است؛ RSVP‑TE امکان مهندسی ترافیک (TE) را میدهد. |
| QoS Class & EXP Bits | 3 بیت در هِدر MPLS | اولویتبندی ترافیک | اجازه میدهد سرویسدهنده صدای شما را پر اولویتتر از وبگردی عبور دهد؛ شبیه خط ویژه اتوبوس برای بستههای حساس. |
در یک ابر MPLS، هر بسته هنگام عبور از هر LSR برچسب جدیدی میگیرد. این شیوهی Label Switching با سربار ۳۲بیتی «Shim Header» انجام میشود و فرآیند فوروادینگ را از لایهی ۳ به لایهی ۲.۵ منتقل میکند.
چرا مهم است؟
درک این اجزا به شما کمک میکند هنگام مذاکره با سرویسدهنده دقیقاً بدانید هر لینکی از کجا تا کجا تحت مسئولیت چه تجهیزی است. در نتیجه میتوانید SLA بهتری بگیرید و برای اتصال CE به رک سازمانتان، پچکورد مناسب (مثلاً فیبر LC/UPC OM4 یا مسی Cat6A شیلددار) انتخاب کنید.
کاربرد برای سازمانها
- QoS تضمینی برای ترافیک حساس (صوت/تصویر)
- جداسازی ترافیک چند شعبه بدون نیاز به رمزنگاری سنگین
نقش پچکورد: اتصال روتر CE به سوئیچ Core در دیتاسنتر سازمانی معمولاً با کابلهای فیبر LC/UPC انجام میشود.
(mGRE) Multipoint Generic Routing Encapsulation و (DMVPN) Dynamic Multipoint VPN؛ تونلهای پویا برای WAN
| فناوری | ویژگی کلیدی |
|---|---|
| GRE | تونل نقطه به نقطه، سربار اندک |
| mGRE | ایجاد چند تونل پویا با تعریف یک مبدأ واحد |
| DMVPN | راهکار Cisco بر پایهی mGRE + NHRP + IPsec |
به کمک mGRE، سایتهای شعب (Spoke) میتوانند بدون تعریف دستی مقصد، تونلهای رمزشدهی IPsec را در لحظه با یکدیگر یا با سایت مرکزی (Hub) برقرار کنند. این معماری، راهاندازی WAN امن و مقیاسپذیر را ممکن کرده است. برای تجهیزات لبهی DMVPN، کابلهای مسی Cat6A شیلددار توصیه میشود تا نویز القایی در رکهای شلوغ به حداقل برسد.
جمعبندی؛ از PAN تا WAN با یک پچکورد قابل اعتماد
چه یک PAN چندمتری در اتاق کارتان بسازید و چه یک MAN چند دهکیلومتری در سطح شهر، ستون فقرات هر شبکهای «لایهی فیزیکی» است. انتخاب درست پچکورد، همان حلقهی اولیهای است که کیفیت، سرعت و پایداری کل شبکه را تضمین میکند.
در آمریانت مجموعهای کامل از پچکوردهای Cat5e تا Cat8، همراه با گزارش تست و ضمانت اصالت فراهم کردهایم تا با خیال راحت زیرساخت هر نوع شبکهای را پیادهسازی کنید.
